GC Septa: En Komplett Guide för Rätt Val

När det gäller gaskromatografi är det ofta de små detaljerna som avgör om en analys blir lyckad eller inte. En sådan detalj är GC-septat – en komponent som lätt förbises, men som spelar en avgörande roll för resultatens kvalitet. Ett felaktigt eller slitet septa kan orsaka läckage, kontaminering och irrelevanta toppar, vilket i sin tur leder till osäkra data och slöseri med tid och resurser.

I den här artikeln går vi igenom varför valet av GC septa är så viktigt, hur du väljer rätt typ för din applikation, samt praktiska tips för hantering och underhåll som hjälper dig att undvika vanliga fel.

Vad är GC septa?

GC septa är små, runda delar i injektionsporten på en gaskromatograf. De tillåter provinjektion med en nål och hindrar gasläckage och smuts. Septa kan vara gjorda av silikon, PTFE eller en blandning. Vissa tål höga temperaturer. Fel septa kan ge dyra fel, särskilt vid känsliga analyser.

Varför är de viktiga?

GC septa spelar en kritisk roll i gaskromatografi genom att upprätthålla ett slutet system under provintroduktionen. Detta är avgörande av flera anledningar:

• Förhindra läckage av bärargas: Bärargasen, som transporterar provet genom kolonnen, måste flöda med ett konstant tryck och flöde för att säkerställa reproducerbara resultat. Läckage kan orsaka tryckfall och flödesvariationer, vilket direkt påverkar retentionstider och kvantifiering av analyterna.

• Förhindra intrång av atmosfärisk luft: Gaskromatografiska system är känsliga för föroreningar från atmosfären, såsom syre och vattenånga. Dessa ämnen kan reagera med provet eller kolonnens stationära fas, vilket leder till nedbrytning av provet eller skador på kolonnen. Ett tättslutande septum förhindrar att sådana föroreningar kommer in i systemet.

• Möjliggöra exakt provintroduktion: Septat möjliggör att provet kan injiceras direkt i injektionsporten som sedan förångas och transporteras in i kolonnen. Septat måste kunna återförsluta sig själv efter varje injektion för att upprätthålla systemets integritet.

• Skydda kolonnen: Genom att förhindra att föroreningar kommer in i systemet, hjälper septat till att skydda kolonnen från skador och förlänger dess livslängd. En skadad kolonn kan ge dåliga separationer och kräver kostsamma byten.

Sammanfattningsvis är GC septa mycket viktiga för att säkerställa noggrannheten, reproducerbarheten och tillförlitligheten hos gaskromatografiska analyser. Att välja rätt septa och underhålla dem korrekt är därför avgörande för att uppnå optimala resultat.

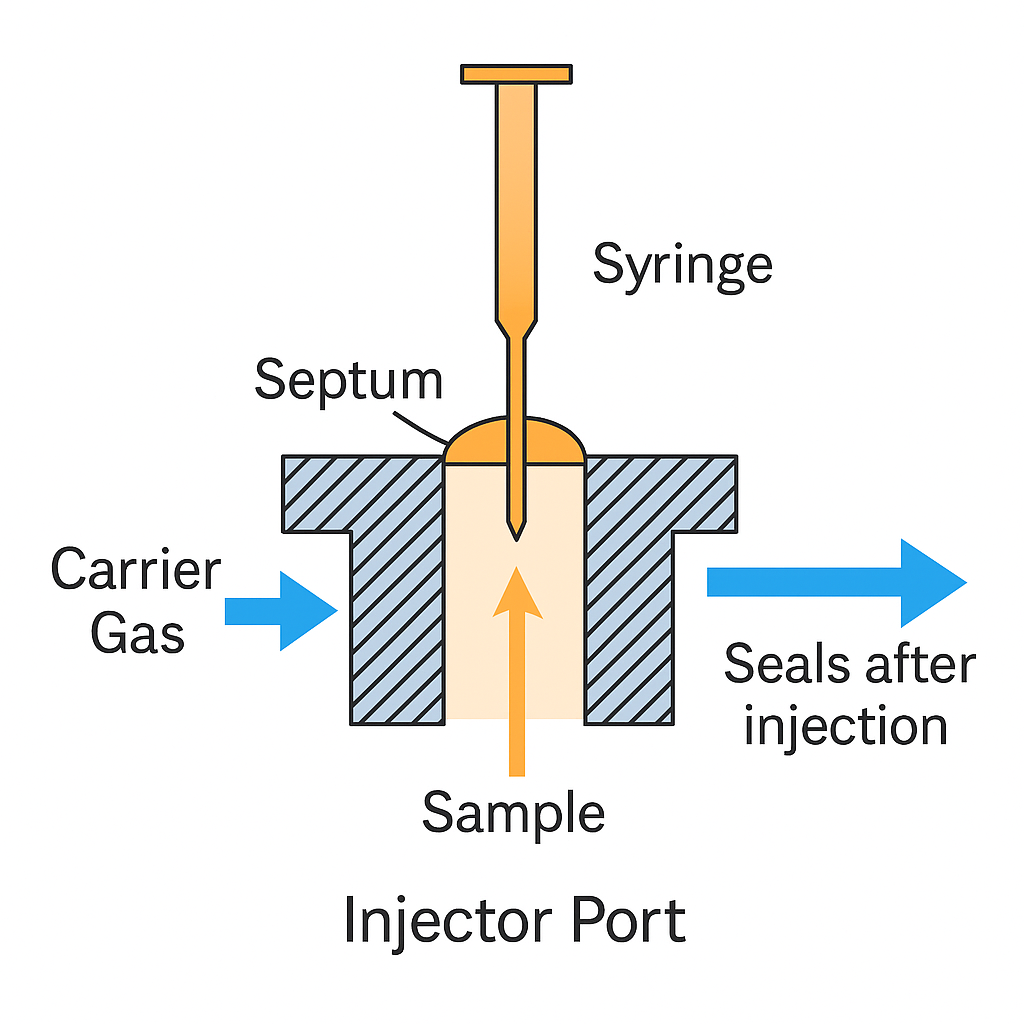

Hur fungerar GC septa?

När prov sprutas in genom septat, sluts hålet tätt igen. Materialet måste vara elastiskt och tåla värme. Silikon används ofta för sin elasticitet, ibland med ett lager av PTFE för att minska risken för att septat påverkar provet. Ett septa måste klara många injektioner.

Typer av GC Septa

Det finns olika typer av GC septa. Valet beror på analysen, gaskromatografen och provet.

Silikon-septa

Silikon-septa är vanliga eftersom de är flexibla och tätar bra. De är lätta att sticka igenom med en nål, vilket minskar risken för skador på nålen.

Fördelar:

• Mycket flexibel och sluter tätt efter att nålen dragits ut.
• Tål höga temperaturer (ibland upp till 300°C).
• Lätt att använda vid manuell injektion.

Nackdelar:

• Tål inte starka kemikalier.
• Kan släppa ut ämnen ("septa-bleed") vid höga temperaturer.

Silikon-septa passar bra för vanliga analyser, särskilt med få injektioner och prover som inte är reaktiva.

PTFE-belagda septa

PTFE-beläggning på silikon-septa skyddar provet från silikonet, vilket minskar risken för smuts och blödning.

När används de?

• För mycket rena eller flyktiga ämnen.
• När analyser kräver höga temperaturer (upp till 350°C).
• För att minska bakgrundsbrus vid känsliga analyser.

Fördelar:

• Tål kemikalier bra.
• Minskar risken för att provet blir smutsigt.
• Passar bra för GC-MS.

Nackdelar:

• Dyrare än silikon-septa.
• PTFE-lagret kan spricka efter många injektioner.

PTFE-belagda septa används ofta inom läkemedels-, miljö- och forskningslaboratorier där noggrannhet är mycket viktigt.

Värmetåliga septa

För analyser som kräver höga ugnstemperaturer eller starka kemikalier används septa som tål mer värme. De är ofta gjorda av speciella silikoner eller fluorelastomerer.

Fluorelastomerer (t.ex. Viton®):

Dessa elastomerer har utmärkt kemisk resistens och tål höga temperaturer, ofta upp till 350°C eller mer.

De används i applikationer där septat kommer i kontakt med aggressiva lösningsmedel eller höga temperaturer är vanliga, som t.ex. vid analyser inom petrokemi.

Speciella silikoner:

Vissa silikonformuleringar är utvecklade för att tåla högre temperaturer än standard silikonsepta, ibland upp till 400°C.

Dessa kan användas i GC-MS-applikationer med höga ugnstemperaturer.

När används de?

• Analyser av olja och kemikalier.
• GC-MS med högt ugnsprogram.
• Termisk desorption.

Fördelar:

• Tål temperaturer upp till 400°C.

• Håller längre vid höga temperaturer.

• Minskar risken för att septat påverkar analysen.

Nackdelar:

• Hårdare material - kan vara svårare att sticka igenom.
• Dyrare.
• Mindre flexibla, vilket kan påverka tätningen efter många injektioner.

Dessa septa används ofta när analysförhållandena är extrema och när standardsepta inte håller måttet. De är nödvändiga för att undvika att septan i sig påverkar analysresultatet genom att släppa ifrån sig oönskade ämnen vid höga temperaturer.

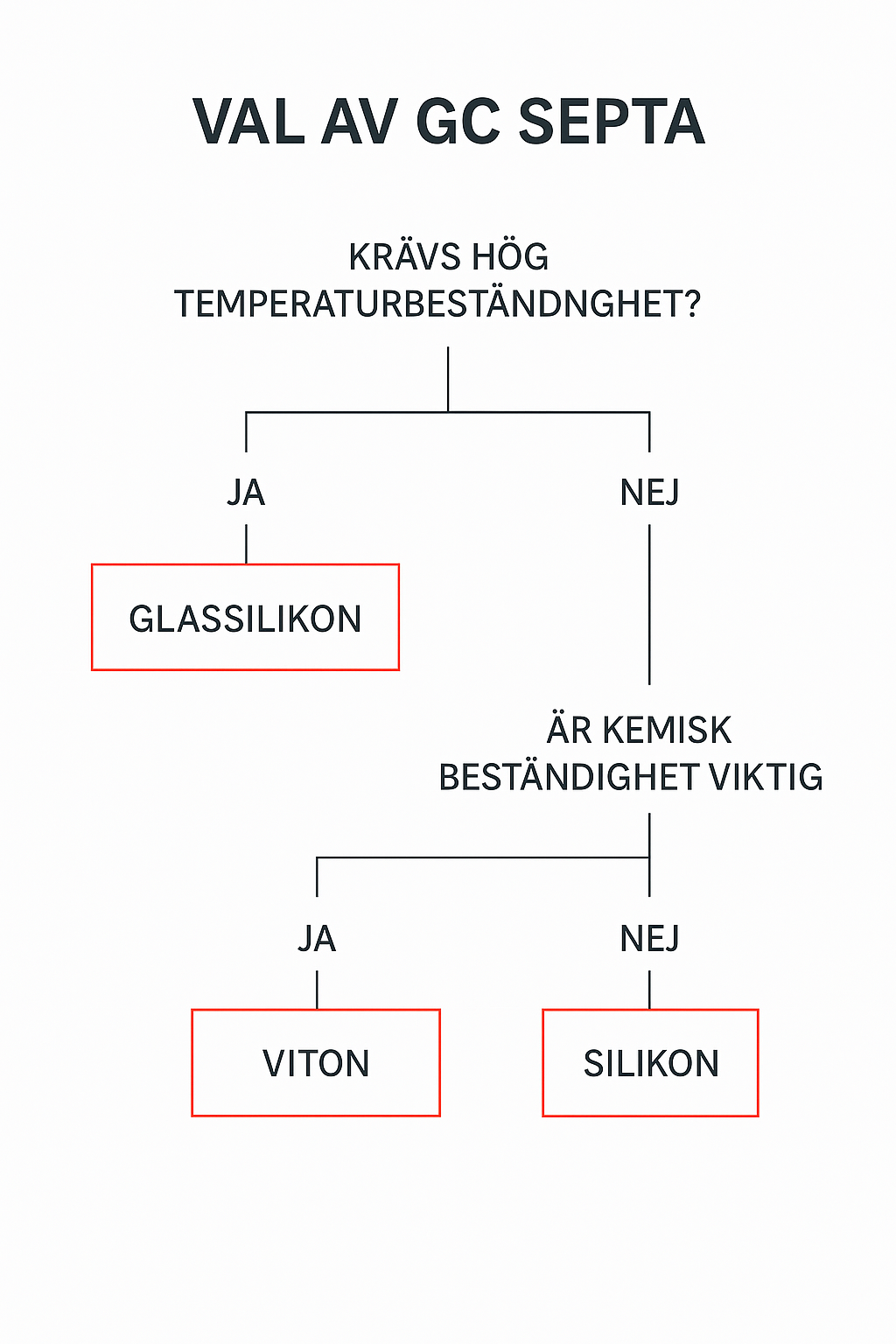

Att Välja GC Septa

Att välja rätt septa är viktigt för att få bra analysresultat. Genom att välja en septa som är anpassad för den specifika applikationen kan man minimera behovet av frekventa byten, minska risken för driftstopp och undvika kostsamma omtagningar av analyser.

Temperatur

Varje septa har en max temperatur. Om den temperaturen överskrids, kan septat förstöras och läcka. Detta är mycket viktigt vid analyser med höga temperaturer.

• Silikon: upp till 250-300°C
• PTFE-belagda silikon: upp till 350°C
• Värmetåliga septa: upp till 400°C eller mer

Välj en septa vars max temperatur passar analysens temperatur.

Kemikalier

En septa kommer i kontakt med olika kemikalier. Det är viktigt att välja en septa som inte reagerar med dessa kemikalier.

• PTFE tål de flesta kemikalier.
• Silikon tål många lösningsmedel, men inte alla syror och baser.

Om du är osäker på vilka kemikalier provet innehåller, välj en septa som tål många kemikalier.

Hållbarhet

Antalet injektioner en septa klarar påverkar hur mycket analysen kostar och hur lång tid den tar.

• Silikon-septa: 50-100 injektioner
• PTFE-belagda: upp till 150 injektioner
• Septa för autosamplers: upp till 200 injektioner

Om du använder en autosampler, välj septa som är gjorda för många injektioner.

Välja Rätt GC Septa

Analysens behov

När du ska välja septa är det superviktigt att tänka på precis vad du ska analysera. Det är nämligen så att olika analyser ställer olika krav på septat.

Här är några saker som spelar roll:

• Ämnenas kemiska egenskaper:

• Om ämnena du ska analysera är reaktiva  kan det vara bäst att använda ett septum som inte reagerar med dem (t.ex. ett PTFE-belagt septum). På så sätt undviker du att analysresultaten blir felaktiga på grund av att ämnena reagerat med septat.

• Ska du analysera väldigt små mängder eller använda en känslig detektor (som en masspektrometer), då är det extra viktigt att septat inte släpper ifrån sig några egna ämnen som kan störa mätningen. I sådana fall behöver du ett "low-bleed" septum.

Lösningsmedlet

• Lösningsmedlet får inte lösa upp septat eller göra det svullet. Det kan nämligen leda till läckage och att hela ditt system blir kontaminerat.

Detektorns känslighet

• Har du en väldigt känslig detektor, ja då behöver du ett septum som är så "rent" som möjligt, så att det inte avger några ämnen som kan spöka i dina mätningar.

Instrumentets krav

Septat måste också passa perfekt till din GC-utrustning. Tänk på följande:

• Septats storlek:  Septat måste ha precis rätt diameter och tjocklek för att passa i injektionsporten och sluta tätt. Annars får du läckage.

• Injektionsportens design:  Vissa injektionsportar kan vara lite speciella och kräva septa med en viss form eller av ett visst material.

• Tillverkarens instruktioner:  Det allra bästa är att alltid läsa vad tillverkaren av din GC-utrustning rekommenderar för septa. Då kan du vara säker på att du väljer rätt och installerar det på rätt sätt.

Testa septan

För att vara säker på att septat fungerar bra, bör det testas. Detta kan innebära att man kör tester utan prov för att kontrollera om septat släpper ut ämnen, och att man testar hur många injektioner det tål. Noggranna tester minskar risken för problem och ger säkra resultat.

Vanliga Problem med GC Septa

Blödning och smuts

"Septa-bleed" eller blödning innebär att ämnen från septat läcker in i kolonnen. Detta kan orsaka felaktiga signaler i analysen. Det kan hända vid höga temperaturer, med starka lösningsmedel eller med dåliga septa. Felaktig hantering kan också smutsa ner septat.

För att undvika detta:

• Värm septat i några timmar före analys.
• Använd septa som redan är förberedda.
• Använd rena verktyg och handskar när du hanterar septa.
• Dra inte åt muttern för hårt.

Kort livstid

GC septa slits ut efter många injektioner och bör bytas regelbundet. Både mekanisk påfrestning och kemisk nedbrytning bidrar till att minska septats livslängd. Upprepade nålpenetrationer försvagar materialets elasticitet, medan höga temperaturer och kemikalier kan bryta ner septats struktur. Denna kombination av faktorer gör att septat gradvis förlorar sin förmåga att tätas ordentligt.

Hur ofta ett septum behöver bytas beror på flera faktorer:

• Antalet injektioner: Ju fler injektioner som görs genom septat, desto snabbare slits det ut.

• Injektionstemperatur: Högre temperaturer påskyndar nedbrytningen av septamaterialet.

• Lösningsmedel: Aggressiva lösningsmedel kan också bryta ner septat.

• Septumkvalitet: Septa av högre kvalitet tål i allmänhet fler injektioner och högre temperaturer.

• Nålens skick: En skadad eller trubbig nål sliter mer på septat.

I praktiken innebär "regelbundet" att septat bör inspekteras ofta och bytas ut vid behov. Vanliga tecken på att ett septum behöver bytas är:

• Synliga tecken på slitage, som sprickor eller hål.
• Läckage runt injektionsporten.
• Ökat bakgrundsbrus eller spöktoppar i kromatogrammet, vilket kan indikera septa-bleed.
• Svårigheter att penetrera septat med sprutan.

Partiklar

När septat punkteras många gånger, särskilt med en sliten eller skadad sprutnål, kan små bitar av septamaterial lossna och hamna i injektorn. Dessa partiklar kan sedan föras vidare in i kolonnen, där de kan blockera flödet eller interagera med kolonnens stationära fas, vilket i sin tur kan störa analysen och ge upphov till felaktiga resultat.

För att undvika detta:

• Byt septa ofta.
• Kontrollera att sprutan inte är skadad.
• Använd mjukare septa.
• Använd en spruta med rätt sorts nål (Point Style 5).

Läckage

Läckage runt injektorn kan orsaka tryckfall i systemet, vilket leder till instabila flöden av bärargas och därmed felaktiga och icke-reproducerbara analysresultat. Dessutom kan läckage av bärargas eller lösningsmedelsångor utgöra en hälsorisk för laboratoriepersonalen.

Vanliga orsaker till läckage är användning av ett utslitet eller olämpligt septum, felaktig installation av septat, skador på injektionsporten eller felaktig åtdragning av injektormuttern.

Få hjälp av experterna

Att välja rätt GC septa kräver noggrann övervägning . Denna guide har gett en översikt över de viktigaste aspekterna att tänka på.
